Seco Tools

세코 유압척 및 리덕션 슬리브는 공구 고정의 번거로움을 덜어줍니다

제조업체는 고유의 가공 문제들을 비용 효율적으로 극복해야 합니다. 이러한 목표를 고려하여 세코는 종합적이고 다양한 유압척과 함께 3가지 버전의 리덕션 슬리브(축소 어댑터)를 제공하며, 각 홀더는 다양한 공구 직경의 공구 생크를 체결할 수 있기 때문에 공구 재고를 줄이는 데 도움이 됩니다. 360° 공구 생크 체결력 및 정밀한 센터링을 갖춘 이 유압척 및 리덕션 슬리브(축소 어댑터)는 뛰어난 가공 성능과 최장의 공구 수명뿐 아니라 신뢰성을 보장합니다.


사용 편의성과 다목적성

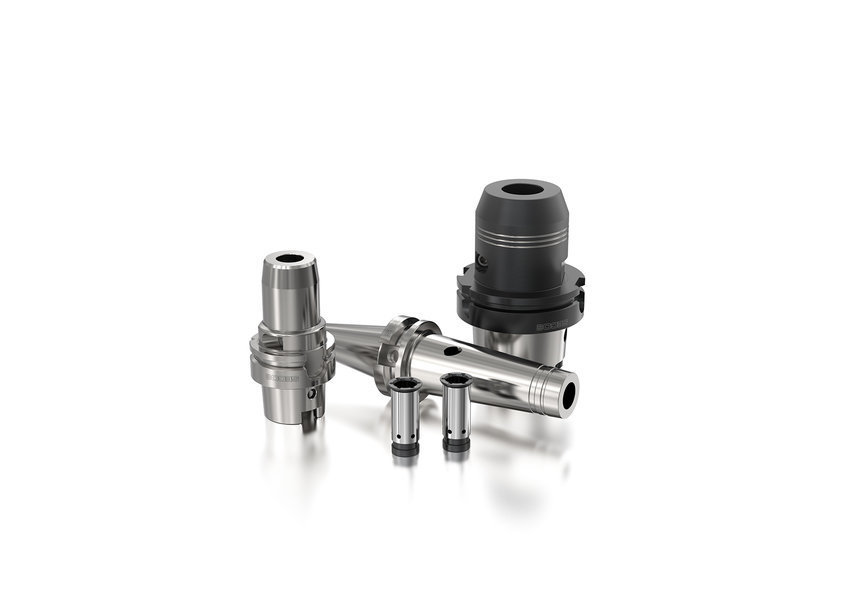

간단하고 사용하기 편한 다양한 공구 고정 능력을 위해 세코의 유압척은 HC (기본형), HCR (강화형) 및 HCS (슬림형)의 3가지 버전이 있습니다. HC (기본형) 버전은 드릴, 리머 및 가벼운 밀링을 위한 정밀 파지 기능을 제공합니다. 범용 제품인 HCR (강화형) 은 HSM (고속 가공) 에서 HPM (깊은 절삭 깊이 가공) 에 이르는 모든 작업과 원통형, 웰던 및 휘슬 노치와 같은 모든 유형의 공구 생크를 효과적으로 파지합니다. HCS (슬림형) 버전은 5축 가공을 고속으로 수행하는 동안 깊고 좁은 부품 캐비티에 진입하는 데 이상적입니다.

“복잡한 툴 홀더 시스템은 작업자의 부상을 방지하기 위해 특별한 주의와 교육이 필요할 뿐 아니라 시간과 비용이 추가로 듭니다.” 라고 세코의 제품 관리자인 Yves Heitz 는 말합니다. “세코 유압척과 리덕션 슬리브를 사용하면 위험성이 해소되며 아니라 추가적인 유지보수 작업이 불필요해지므로 필요한 공구의 수는 줄이면서도, 툴 홀더의 다목적성은 유지하면서 절삭 속도를 높일 수 있습니다.” 라고 밝혔습니다.

세코의 유압척에 유연성을 부여하는 부품인 05FHC 슬롯형 리덕션 슬리브는, 하나의 홀더에 다양한 직경의 생크를 체결할 수 있도록 도와줍니다. 이것은 절삭유 관통 분사 또는 측면 분사 기능을 제공하며, 미터법 또는 인치 크기의 생크에 사용할 수 있습니다.

낮은 런아웃 및 높은 정밀도
Heitz 의 말에 따르면, 특히 주축의 RPM 이 높을 때 툴 홀더의 런아웃을 반드시 제어해야 한다고 합니다. 예를 들어, 최대 25,000rpm의 속도로 가공할 때 세코 유압척 및 리덕션 슬리브(축소 어댑터)는 런아웃과 이로 인해 발생하는 진동을 최소화합니다. 사용자는 스페셜 홀더에 추가 비용을 들일 필요 없이 표준품으로 안심하고 공구를 고정할 수 있습니다.

진동을 제어하기 위하여, 세코 유압척은 내부의 오일이 강력한 360° 공구 체결력을 생성하고, 육각 무두 볼트의 간단한 회전과 맞물리는 자연 진동 감쇠(댐핑) 시스템 역할을 하는 내부 저장소가 있습니다. 또한, 리덕션 슬리브(축소 어댑터)는 공구 생크 주변에 균일하고 완전하게 압력을 가해 정밀한 센터링 및 체결력을 제공합니다.

슬롯형 리덕션 슬리브는 절삭유 밀봉 버전 및 절삭유 측면 분사 버전이 있으며, 유압척은 세코의 모든 원형 공구 생크를 체결할 수 있습니다. 홀더는 HSK, DIN, BT, BT 테이퍼/페이스(이면구속), CAT, CAT 등 모든 표준 장비 스핀들 체결부에 따른 다양한 버전이 있습니다.

테이퍼/페이스(이면 구속) 및 원통형 직선 생크 밀리미터(mm) 생크 공구는 척 내경에 직접 장착되고 인치 생크는 리덕션 슬리브(축소 어댑터)를 사용하여 고정해야 합니다.

세코 유압척 및 리덕션 슬리브(축소 어댑터)의 기능과 사양에 대한 자세한 내용은 세코툴스 코리아, 또는 https://www.secotools.com/article/m_7244에서 확인하세요.
