피커링 인터페이스, 항공우주 및 자동차 응용 분야를 위한 고속 PXI 리졸버 시뮬레이션 모듈 출시
새로운 PXI/PXIe 시뮬레이터 모듈은 진일보한 서보 시스템 테스트를 위하여 130kRPM까지 회전속도를 모사.

자동차, 항공기, 방위 시스템에 사용되는 최신 제어 시스템들이 신호 대역폭을 향상시키고, 노이즈 민감도를 줄이며, 동적 응답을 개선하기 위해 최대 80kHz의 여기 주파수를 가지는 고속 리졸버를 사용함에 따라, 고속 리졸버 시뮬레이션의 중요성이 점점 커지고 있습니다. 낮은 속도의 리졸버 시뮬레이션으로 임베디드 소프트웨어를 테스트할 경우, 정확도가 떨어지고 소프트웨어 버그를 놓칠 위험이 있습니다.
새로운 모듈로 여러 개의 리졸버 극 쌍을 시뮬레이션할 수 있습니다. 대부분의 전기기계식 리졸버는 최대 기계적 회전 속도가 20kRPM이므로, 예를 들어 4-극 쌍을 시뮬레이션할 경우, 이에 4배에 해당하는 80kRPM의 전기적 사이클을 시뮬레이션하게 됩니다.
"당사의 새로운 리졸버 시뮬레이터 제품군은 FPGA 근사값에 의존하는 대신 실제 온보드 변환기를 사용합니다,"라고 피커링 인터페이스 시뮬레이션 제품 매니저 Stephen Jenkins 씨가 말했습니다. 그는 "그 결과, 당사의 모듈은 고분해능 각도 시뮬레이션을 통해 정밀하고 실제와 같은 아날로그 신호를 전달하며, 최고 속도에서도 안정적인 성능을 보장합니다." 라며 덧붙였습니다.

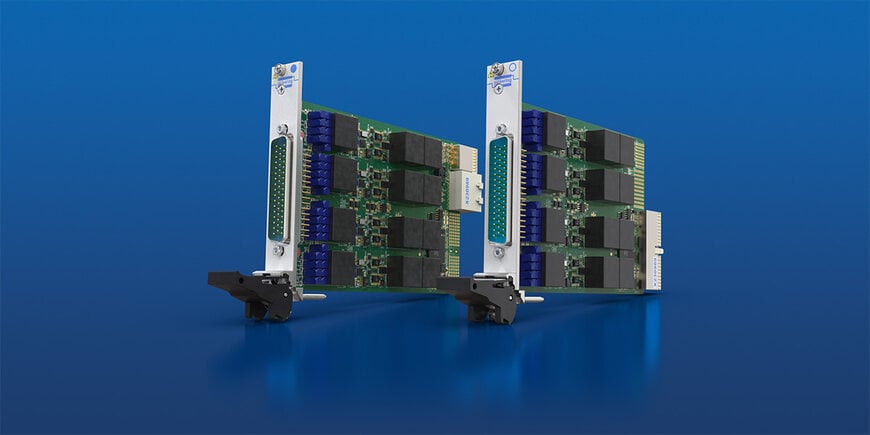

41-670 (PXI) 및 43-670 (PXIe) 제품군은 선형(LVDT) 및 회전(RVDT) 가변 차동 변환기(VDT)뿐만 아니라, 최대 130kRPM 회전속도의 고속 리졸버 시뮬레이션에 이상적인 솔루션입니다. 이 모듈은 두 개(41/43-670-303) 또는 네 개(41/43-670-301)의 뱅크로 구성되어 있으며, 각 뱅크는 5-선 또는 6-선 VDT 또는 리졸버의 출력을 시뮬레이션 하거나, 공유된 여기 신호를 사용하는 2개의 4선 출력을 시뮬레이션할 수 있습니다. 이를 통해 모듈은 최대 4채널의 5-선 또는 6-선, 또는 8채널을 시뮬레이션할 수 있습니다.
높은 채널 밀도의 PXI 모듈로 다수의 리졸버 채널을 컴팩트한 공간 내에서 테스트할 수 있도록 지원합니다. 또한, 41/43-670 모듈은 내장 릴레이가 추가되어 각 채널의 입력 및 출력에 대해 쇼트 또는 오픈 회로를 제공할 수 있어, 오류 삽입 요구사항에 대한 외부 스위칭의 필요성을 줄일 수 있습니다. 프로그램 가변 위상 지연 기능도 제공되어, 불완전한 센서 및 케이블을 시뮬레이션하여 하나 또는 다수의 출력 신호를 인위적으로 오프셋하는 데 활용할 수 있습니다.
피커링 인터페이스는 제조된 제품에 대해 기본 3년 품질 보증과 장기적인 제품 공급을 보장합니다. 가격, 구입 가능 여부 및 연락처 정보는 다음 웹사이트에서 확인할 수 있습니다: www.pickeringtest.com
