Rohde & Schwarz

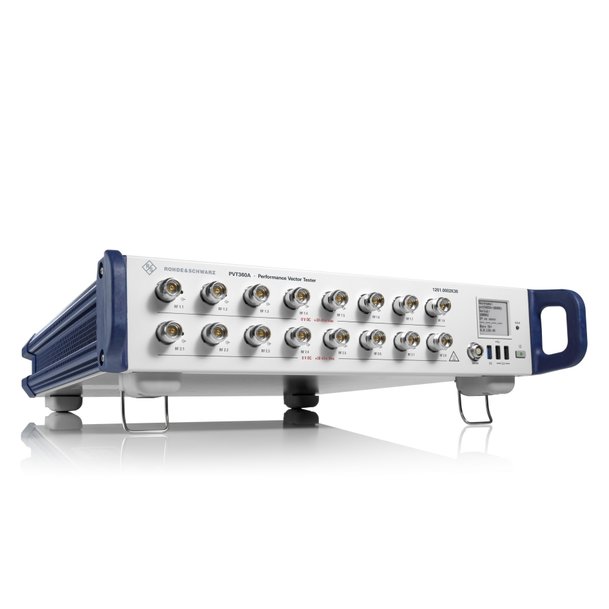

5G FR1의 기지국, 스몰셀, RF 콤포넌트 특성화 및 생산 테스트를 지원하는 R&S PVT360A 단일 측정기기 솔루션
로데슈바르즈(Rohde & Schwarz)는 다양한 형태의 5G FR1 기지국 및 스몰셀은 물론, RF 부품 특성화 및 생산을 지원하는 R&S PVT360A Performance vector tester를 신규 출시했다. 빠른 속도와 뛰어난 측정 처리 속도를 제공하는 R&S PVT360A은 신호 발생 기능과 신호 분석 기능을 단일 측정 장비로 지원하며, 설치 공간을 최소화한 컴팩트한 크기로 최상의 성능을 제공한다.
![5G FR1의 기지국, 스몰셀, RF 콤포넌트 특성화 및 생산 테스트를 지원하는 R&S PVT360A 단일 측정기기 솔루션](/storage/Press Files/06/35/71/63571-51826_04a_200_62258.jpg)
이를 통해 테스트 신호에 대한 최소 EVM(Error Vector Magnitude) 요구사항, 높은 시험 수율과 같은 까다로운 테스트 환경 요구사항을 모두 충족할 수 있다. 또한 옵션으로 제공되는 두 번째 신호 발생기와 신호 분석기를 이용하여 다중 포트 콤포넌트 측정, True MIMO 테스트 등의 지원이 가능하며, 시험 처리 용량을 두 배로 증가시키는 것도 가능하다.
로데슈바르즈(Rohde & Schwarz)는 5G FR1 기지국, 스몰셀, 그리고 RF 콤포넌트 테스트의 생산 및 특성화 측정에 최적화된 R&S PVT360A Performance vector tester를 신규 출시했다. VSG/VSA 기능을 하나의 측정 장비로 제공하는 R&S PVT360A는 3GPP Release 15에서 요구하는 5G NR FR1 기지국, 스몰셀 시험 요구사항 뿐만 아니라, 점점 더 까다로워지고 있는 Release 16 및 Release 17의 측정 요구사항까지 만족할 수 있도록 개발되었다. 400MHz ~ 8GHz의 주파수 대역을 지원하는 R&S PVT360A는 5G FR1의 시험 요구사항을 충족하는 것은 물론, 미국의 비면허 주파수 대역인 7.125GHz까지 지원할 수 있다. 최대 500MHz의 측정 대역폭을 지원하는 R&S PVT360A는 5G FR1에서 사용하는 최대 100MHz의 채널 대역폭을 완벽하게 지원하는 것 뿐만 아니라, Out of band 측정 및 ACLR(Adjacent Channel Leakage Ratio) 측정까지 지원할 수 있다.
두 개의 독립적인 신호 발생기와 분석기를 통해 고속 병렬 측정을 수행하여 생산에서의 시험 용량을 극대화할 수 있으며, 트윈 채널은 각각 8개의 병렬 풀-듀플렉스(Full-Duplex, 전이중) 테스트 포트를 지원한다. 각 채널의 출력 테스트 신호를 8개의 모든 포트로 전송할 수 있으며, 10마이크로초 이내로 빠르게 전환이 가능한 입력 포트를 이용하여, 병렬 또는 다중 포트 기기의 순차 신호 분석을 수행할 수 있다. 송신 시험 및 수신 시험을 병렬로 수행할 수 있는 R&S PVT360A는 테스트 시퀀스를 최적화하여 결과 프로세싱에서의 유휴 시간을 최소화할 수 있다. 특히, 옵션으로 제공되는 2 번째 채널을 사용할 경우, 순차 테스트가 아닌 병렬 테스트를 수행할 수 있으며, 이를 통해 True MIMO 2x2 테스트를 지원할 수 있다. 이 외에도 R&S PVT360A를 각각 독립적인 출력 신호와 입력 측정을 가진 최대 8개의 개별 가상 계측기로 분할할 수 있는 스마트 채널 모드도 옵션으로 제공한다. 스마트 채널 모드에서 신호 생성기와 신호 분석기는 모든 계산 및 프로세싱에 최적화된 리소스 스케쥴링을 통해 전체 가상 계측기 간에 공유될 수 있다.
생산에서 필요한 측정 요구사항을 지원하기 위해 5G NR Release 15, 16, 17(최대 8GHz의 WLAN 표준까지)에 대한 표준 준수 파형을 제공하여 EVM, Output power, Frequency error와 같은 일반적인 기지국의 송/수신 시험을 모두 지원한다. 특히 콤포넌트 특성화 애플리케이션의 경우, R&S PVT360A 신호 발생기의 낮은 EVM은 최상의 성능을 요구하는 개발자들을 위해 측정 불확도를 최소화할 수 있는 고정밀 테스트 신호를 제공한다. 추가 신호가 필요한 경우, PC 기반 파형 생성 프로그램인 WinIQSIM2를 사용하여 맞춤형 파형을 생성할 수 있으며, R&S VSE(Vector Signal Explorer) PC 기반 신호 분석 소프트웨어를 통한 신호의 추가 심층 분석도 지원한다.
비용에 민감한 양산 환경에서 단일 계측기로 생산 테스트의 모든 요구사항을 충족할 수 있는 R&S PVT360A는 400MHz ~ 6GHz의 주파수 대역 및 250MHz 대역폭을 지원하는 8개의 테스트 포트를 제공하는 단일 신호 발생기, 신호 분석기 기본 셋업에서 각각 8GHz, 500MHz의 최대 주파수와 대역폭을 지원하는 완벽한 트윈 채널 구성까지 확장할 수 있다. 모든 업데이트는 키코드로 이뤄지며, 즉시 인스톨이 가능하다.
로데슈바르즈에서 공급하는 R&S PVT360A Performance Vector Tester의 자세한 정보는 https://www.rohde-schwarz.com/product/pvt360a에서 확인할 수 있다.
