ARC INFORMATIQUE

PcVue, 재충전 가능한 하이브리드 자동차에 대한 세계에서 가장 큰 실험 관리

EDF(Electricité de France)와 토요타(Toyota), 스트라스부르그(Strasbourg) 지역 협의회는 3년 간의 공동 프로젝트인 ‘클레베르(Kléber)’를 위해 ARC 인포머티크(ARC Informatique)가 개발한 PcVue SCADA 소프트웨어를 채택했다. 이는 스트라스부르그 도심 전역의 145개 충전소와 70대의 RHV(Rechargeable Hybrid Vehicles) 전체를 대상으로 하는 전면적 실험이다. 합당한 비용 및 납기 단축, 산업 노하우 모두 해당 공정에서 중대한 역할을 수행했다.

PcVue, 재충전 가능한 하이브리드 자동차에 대한 세계에서 가장 큰 실험 관리
2010년 5월, 토요타(Toyota)와 EDF(Electricité de France), 스트라스부르그(Strasbourg)시 지역 공동체는 전면적인 RHV(Rechargeable Hybrid Vehicles) 실증을 위한 ‘클레베르(Kléber)’로 명명된 공동 프로젝트를 출범시켰다. 3년으로 예정된 이 프로젝트는 3개의 주요 목표를 가지고 있는데, 하나는 RHV 기술 및 재충전 인프라에 대한 사용자의 기대치를 연구하는 것이고, 두 번째는 RHV 성능을 실제 환경에서 검증하고, 세 번째는 연료 소모 및 CO2 배출 평가를 위한 방법을 개발하는 것이다. 이미 잘 알려진 프리우스(Prius) 제품의 플러그-인 버전을 출시하고 있는 토요타에게 이번 실험은 필수적이다. 클레베르 프로그램은 토요타가 추진하고 있는 전세계적인 프로젝트의 한 부분으로, 600대의 프리우스 RHV 또한 일본, 미국, 영국, 캐나다, 호주 등지에서 테스트되고 있다. EDF에게 이번 프로젝트는 실제적으로 충전시설을 테스트할 수 있는 기회이다. EDF의 전기 차량 및 자동차 부문 디렉터인 이고르 제르니(Igor Czerny)는 “실험은 기술적 솔루션들과 사용량 및 경제 모델을 평가하는데 필수적이다.”고 설명했다. 클레베르 프로젝트는 거의 모두 3G를 통해 연결되어 있는 70대의 RHV와 145개의 충전소 전체를 대상으로 하는 이 분야에서는 전세계에서 가장 큰 규모의 실험으로, 선택된 사용자들이 직접 테스트를 진행한다.

이 실험의 1년 동안 EDF와 토요타 팀은 사용자 설문조사 및 현장조사를 분석하고, 딜러들을 방문하는 것과 더불어 충전소와의 통신 및 RHV에 기록된 데이터 업로딩을 통해 산출된 정보를 종합해 기술적 데이터를 분석했다.

원격으로 측량된 EDF 충전소의 충전 데이터 부분을 관리하기 위해 클레베르 프로젝트 스폰서들은 ARC 인포머티크(ARC Informatique)가 개발한 PcVue SCADA 소프트웨어를 채택했다. EDF 전기차 및 자동차 부문의 티에리 뮈니에르(Thierry Meunier) 프로젝트 매니저는 “이 제품은 이미 검증되고 안정된 산업용 툴로서 전세계의 여러 대규모 프로젝트에서 수많은 디바이스를 관리하기 위해 사용되고 있다. 우리가 선택한 이유는 성능 및 비용 가치에 대한 우리의 특정 요건에 부합했기 때문”이라고 밝혔다. PcVue 솔루션이 채택되어 성공한 최근의 주요 프로젝트 사례로는 미국에 있는 35개의 독립된 설비에서 3,600메가와트를 생성하는 풍력 단지를 모니터하기 위해 이 소프트웨어를 채택한 스페인의 전력설비 업체인 이베르드롤라(Iberdrola)가 있다.

ARC 인포머티크 및 PcVue를 설치한 서비스 제공업체에 의해 제공되는 즉각적인 서비스 또한 클레베르 프로젝트에서 중요한 요소가 되었다. EDF의 티에리 뮈니에르는 “이 프로그램을 준비하는데 있어 계약업체의 적극적인 대응은 가장 중요한 것이었다. 이 프로젝트는 2009년 가을에 윤곽을 잡고, 2010년에 출발했는데 이러한 규모의 프로젝트로서는 매우 짧은 리드타임이었다.”고 강조했다.

PcVue의 관리자 기능은 분석을 위해 컴퓨터 시스템으로 전송하기 위한 데이터를 수집하는 것이다. 이 데이터는 모의 과정에서 예시화할 수 있도록 사전 정의된 객체 심볼을 이용해 동영상(모의 다이어그램) 디스플레이를 PcVue로 직접 처리한다. 수집된 데이터는 표준 PcVue 객체로 변환된 다음, 스프레드시트와 같은 분석 소프트웨어를 통해 처리할 수 있도록 데이터베이스에 저장된다.

클레베르 프로젝트에서, 충전소로부터 수집된 데이터는 3G 네트워크를 통해 전송되며, PcVue로 관리된다. 여기에서 수집된 정보를 이용해 PcVue로 집계된 데이터베이스는 웹 서비스를 통해 EDF 중앙서버와 공유된다. 이는 데이터를 안전한 액세스를 통해 인트라넷이나 인터넷을 통해 찾아볼 수 있음을 의미한다.

PcVue 소프트웨어는 스트라스부르그 도심 전역에 걸쳐 충전소 사용자들의 이용행태를 기록하고 충전소 이용량을 일지에 기록할 수 있도록 중앙 데이터베이스를 유지한다. 또한 시스템 전반의 유지관리를 향상시키고, 고장 등에 대비해 모든 충전소를 실시간으로 관리할 수 있다.

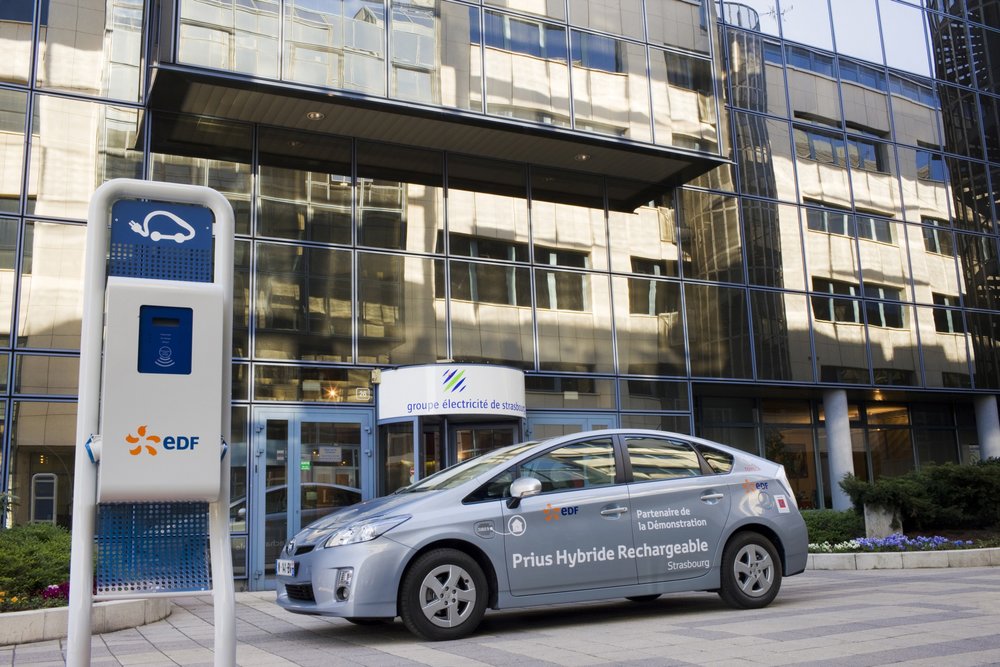

Strasb1.jpeg: 클레베르 프로젝트는 스트라스부르그 도심 지역 전역에 걸쳐 EDF에 의해 진행되고 있는 70대의 재충전 가능 하이브리드 자동차(토요타의 프리우스 RHV)와 145개의 충전소 전반에 대한 전면적인 실험이다.

Strasb3.jpeg: PcVue 홈페이지

Strasb4: 도시 전역 충전소에 대한 디스플레이

Strasb5.jpeg: 충전소 상태 디스플레이
