자동화 공정을 위한 비행시간거리측정 레이저 변위 센서

공장 자동화 전반에서 광학 거리 측정은 대상 물질이 밝은 색, 어두운 색 또는 광택 표면으로 변경되거나 빔 축에 대해 급격한 각도를 이룰 때 운영상의 한계에 자주 직면합니다. 자동화된 핸들링, 포장 라인 및 금속 가공 공정에서 불규칙한 광학 반사율은 종종 측정값 왜곡이나 신호 끊김을 유발하여 공장 운영자가 고가의 외부 반사판을 설치하거나 복잡한 기계적 개조를 수행하도록 강제합니다. 소형 센서 규격에 비행시간거리측정(Time-of-Flight) 원리를 도입함으로써 대상물의 색상 및 표면 반사율로부터 거리 측정을 분리하여 이러한 안정성 문제를 해결합니다.

동작 원리 및 측정 안정성
장거리 위치 모니터링에서의 운영상 과제는 대상물에 반사판을 장착하지 않고 신호 연속성을 확보하는 데 있습니다. 기존의 확산 삼각측량 센서는 기하학적 제약과 표면 특성에 대한 민감도로 인해 장거리 환경에서 성능 유지에 어려움을 겪습니다. SensoPart FT 55 시리즈는 직접 비행시간거리측정(ToF) 방식을 적용하여 이러한 요구를 충족합니다. ToF 아키텍처에서 센서는 펄스 레이저 광을 방출하고, 방출된 빛이 대상물에 반사되어 내부 수광 포토다이오드로 되돌아오는 경과 시간을 계산합니다. 거리 측정은 삼각측량의 각도가 아니라 빛의 속도에 전적으로 의존하므로, 대상물이 무광 검정색이거나 고대비 표면이거나 다양한 각도로 기울어져 있어도 측정 정확도가 안정적으로 유지됩니다.

외부 반사판 없이 직접 스캐닝 센서로 작동하는 이 장치는 근거리부터 최대 15m까지의 작동 범위를 지원합니다. 이러한 비접촉식 설계는 기계 설계를 간소화하고 기계 진동이나 작동 마모로 인한 정렬 유지보수 문제를 방지합니다. 또한 일체형 Class 1 레이저 광원을 적용하여 연속 작동 중에도 외부 레이저 차폐, 보호 인클로저 또는 전용 안전 인터록 없이 안전한 통합을 지원합니다.

산업 통합 및 신호 아키텍처
지속적인 루프 제어, 코일 권출 및 적재 물류 공정은 이기종 컨트롤러 환경에 부합하는 유연한 인터페이스 아키텍처를 요구합니다. FT 55 제품군은 다음과 같은 다양한 출력 구성을 통해 이러한 통합 요구사항을 해결합니다:

모델 FT 55-RLAP-15-PNSIL-L5: 아날로그 프로세스 모니터링을 위한 아날로그 전류 출력, 디지털 스위칭 출력 1개 및 보조 제어 입력을 제공합니다.

모델 FT 55-RLAP-15-PNSUL-L5: 디지털 스위칭 출력 및 제어 입력과 함께 아날로그 전압 출력을 제공합니다.

모델 FT 55-RLHP-15-2PNSL-L5: 독립적으로 매개변수 설정이 가능한 디지털 스위칭 출력 2개와 디지털 입력을 갖추어 존재 감지 작업에 특화되어 있습니다.

모든 버전은 IO-Link 1.1.4 규격을 준수하는 디지털 통신을 지원합니다. 자동화 생산 네트워크에서 이 디지털 프로토콜은 원격 매개변수 설정, 절대 거리 값의 연속 전송, 상위 프로그래머블 로직 컨트롤러(PLC)로의 확장 진단 텔레메트리 직접 전송을 가능하게 합니다. IO-Link를 통한 현장 진단은 수동 티칭 작업 없이도 자동 매개변수 재로드를 지원하여 운영상의 문제 해결 시간을 줄이고 센서 교체 과정을 간소화합니다.

주요 산업 적용 분야 및 공정 개선 효과
긴 작동 범위와 표면 허용 오차의 결합은 FT 55 플랫폼을 다양한 공장 생산 워크플로에 적용 가능하게 합니다:

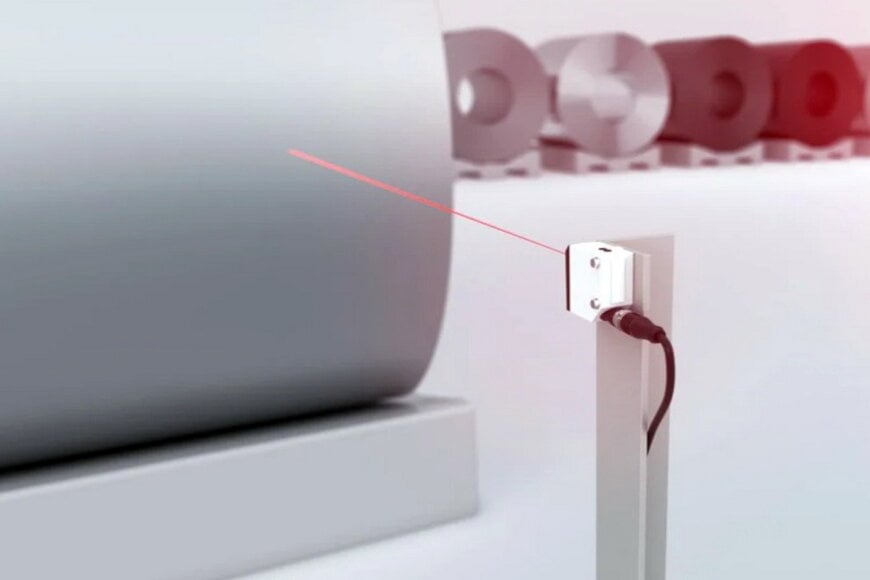

코일 권출 및 웹 장력 제어: 금속 프레스 가공 및 컨버팅 장비에서 지속적인 코일 직경 모니터링은 광범위한 측정 구간 전반에 걸쳐 부드러운 아날로그 피드백을 요구합니다. 다양한 금속 광택이나 불규칙한 외층 권선 상태에서도 직접 판독이 가능하여, 연속 공급을 보호하는 폐루프 모터 가속 조정을 지원합니다.

처짐 및 루프 제어: 자동화된 와이어, 시트 또는 섬유 처리 공정에서 공정 스테이션 간의 재료 축적 루프를 유지하면 기계적 응력을 방지할 수 있습니다. 15m의 측정 범위 덕분에 움직이는 기계 장비와 충분한 거리를 두고 센서를 배치하면서도 안정적인 신호 추적이 가능합니다.

부품 적재 및 존재 감지: 자동화된 보관 및 팔레타이징 시스템은 다양한 규격의 화물을 빈번하게 취급합니다. 듀얼 스위칭 모델은 독립적인 감지 임계값을 설정할 수 있어 고단 랙 컨베이어에서 적재물 존재 여부와 안전 이격 거리를 동시에 확인합니다.

추가 배경 정보
이 섹션은 원래 제품 발표에 포함되지 않은 기술 사양 및 경쟁 벤치마킹에 대한 세부 정보를 제공합니다.

표준 50 x 50 mm 소형 하우징 규격 내에서의 레이저 거리 측정은 산업 자동화 분야에서 매우 중요한 영역을 차지합니다. 전통적으로 반사판 없이 10m 이상의 작동 거리를 확보하려면 깊이가 80~100mm를 초과하는 표준 블록형 또는 원통형과 같은 대형 섀시 규격이 필요했습니다. 산업 물류 및 기계 제작 분야에서 소형 광학 센서는 통상 0.05m에서 10m 사이의 측정 범위를 제공하며, 본 하우징 규격에서 15m 직접 스캐닝 성능은 확산형 비행시간거리측정 장치가 도달할 수 있는 상위 수준의 성능을 보여줍니다.

IO-Link 1.1.4 통신 프로파일 준수는 장치를 IEC 61131-9 표준에 부합하도록 하며, 유럽 기계류 지침 및 스마트 제조 컨소시엄에서 규정한 인더스트리 4.0 상호 운용성 요구사항을 폭넓게 충족합니다. 동급의 소형 확산형 레이저 거리 센서(예: Sick DT50/DS50 또는 Pepperl+Fuchs VD50 시리즈)와의 벤치마크 비교에서 제품 선택의 핵심 기준은 반사판 없는 최대 감지 거리, 주변광 억제력, 물리적 장착 공간입니다. 또한 IEC/EN 60825-1에 따른 Class 1 레이저 다이오드를 적용하여 별도의 레이저 안전 관리자 배치 없이도 접근 가능한 생산 라인 전반에서 작업자 안전 규격을 준수합니다.

편집: Evgeny Churilov, Induportals Media - AI 각색.
